Индекс для заказа: Ж83-Р660.

Предназначена для оборудования трассовых, дренажных и анодных контрольно-измерительных пунктов диагностики, монтажа протяженных анодных заземлителей кабельного типа, применяемых в устройствах электрохимической защиты от коррозии магистральных трубопроводов.

Колонка универсальная для системы ЭХЗ изготовлена с применением армированного полиэтилена, обладающего высокой механической прочностью, температурной и светоустойчивостью, высокой коррозионной устойчивостью. Благодаря этому, срок эксплуатации колонки может составлять до 20 лет. Универсальная клеммная панель обеспечивает удобное подключение силового кабеля и измерительного прибора.

Конструкция

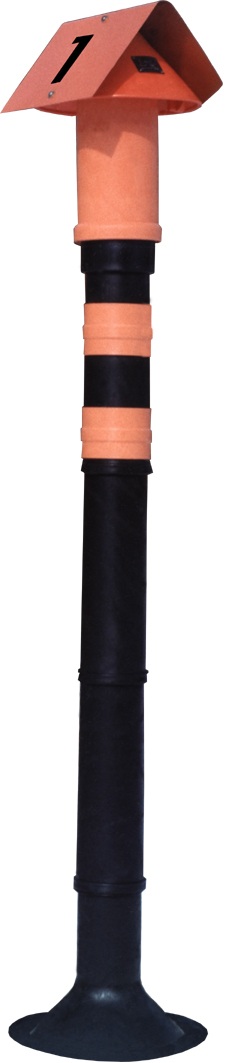

Колонка универсальная для системы ЭХЗ представляет собой стойку, выполненную в виде трубы, в верхней части которой крепится поворотный колпак с монтажным щитком. Монтажный щиток содержит силовые зажимы для подключения кабеля, измерительные гнезда. Для размещения индивидуального измерительного прибора предусмотрена специальная площадка. В верхней части колонка универсальная может иметь табличку с нанесением километража, либо специальный знак в виде домика, обозначение которого хорошо читается с вертолета.

Достоинства:

• универсальная клеммная панель;
• запатентованная конструкция поворотного колпака;
• высокая стойкость к коррозии;
• использование термо- и светостабилизированного полиэтилена;
• сочетание контрастных цветов на основе минеральных красителей.



Технические характеристики

Максимально допустимое напряжение в цепи	100 В
Максимально допустимый ток в цепи	100 А
Количество выводов на контактной колодке:
под кабель сечением 25 мм2	3 шт
под кабель сечением 2,5 ... 5 мм2	3 шт
Степень защиты по ГОСТ 14254-80	IP-33
Климатическое исполнение по ГОСТ 15150-89	УХЛ1
Габаритные размеры:
диаметр основания	400 мм
высота	2020 мм
Минимальный срок эксплуатации	10 лет
Масса	10,8 кг
