Трансформатор тока ТОГ-110кВ
.jpg)
Характеристика конструкции

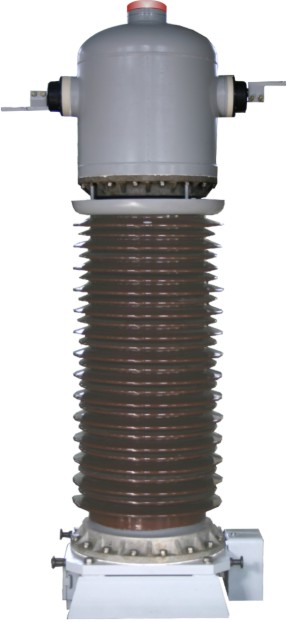

Трансформатор тока ТОГ- 110кВ представляет собой конструкцию, в верхней части которой расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор в свою очередь закреплен на основании, в котором находится коробка выводов вторичных обмоток. На металлическом корпусе закреплена первичная обмотка и ее выводы, внутри корпуса размещаются вторичные обмотки. Внутренняя полость корпуса и изолятора заполнена изолирующим газом. Конструкция первичной обмотки позволяет получите различные коэффициенты трансформации при измерения количества витков путем последовательно -параллельного соединения секций первичной обмотки. Вторичные обмотки помещены в электростатические экраны, которые выравнивают внутреннее электрическое поле. Активная часть магнитопровода вторичной обмотки для измерения изготовлена с применением нанокристаллического сплава на основе железа, обмоток для защиты - из холоднокатаной анизотропной электрической стали.
Контроль состояния газовой среды производится с помощью сигнализатора плотности, имеющего температурную компенсацию. Сигнализатор плотности оснащен двумя парами контактов, что позволяет получать сигнал при двух значениях плотности (давления) газа и дистанционно осуществлять контроль над состоянием газовой среды аппарата. Применения высококачественных уплотнений обеспечивает утечку не более 1 % в год от общей массы элегаза.
В верхней части трансформатора тока расположено защитное устройство, которое соединяет внутренний газовый объем с атмосферой при значительном превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговым перекрытием), что делает аппарат взрывобезопасным. В трансформаторе отсутствует внутренняя твердая изоляция, что снижает уровень частичных разрядов до минимума и повышает его надежность.

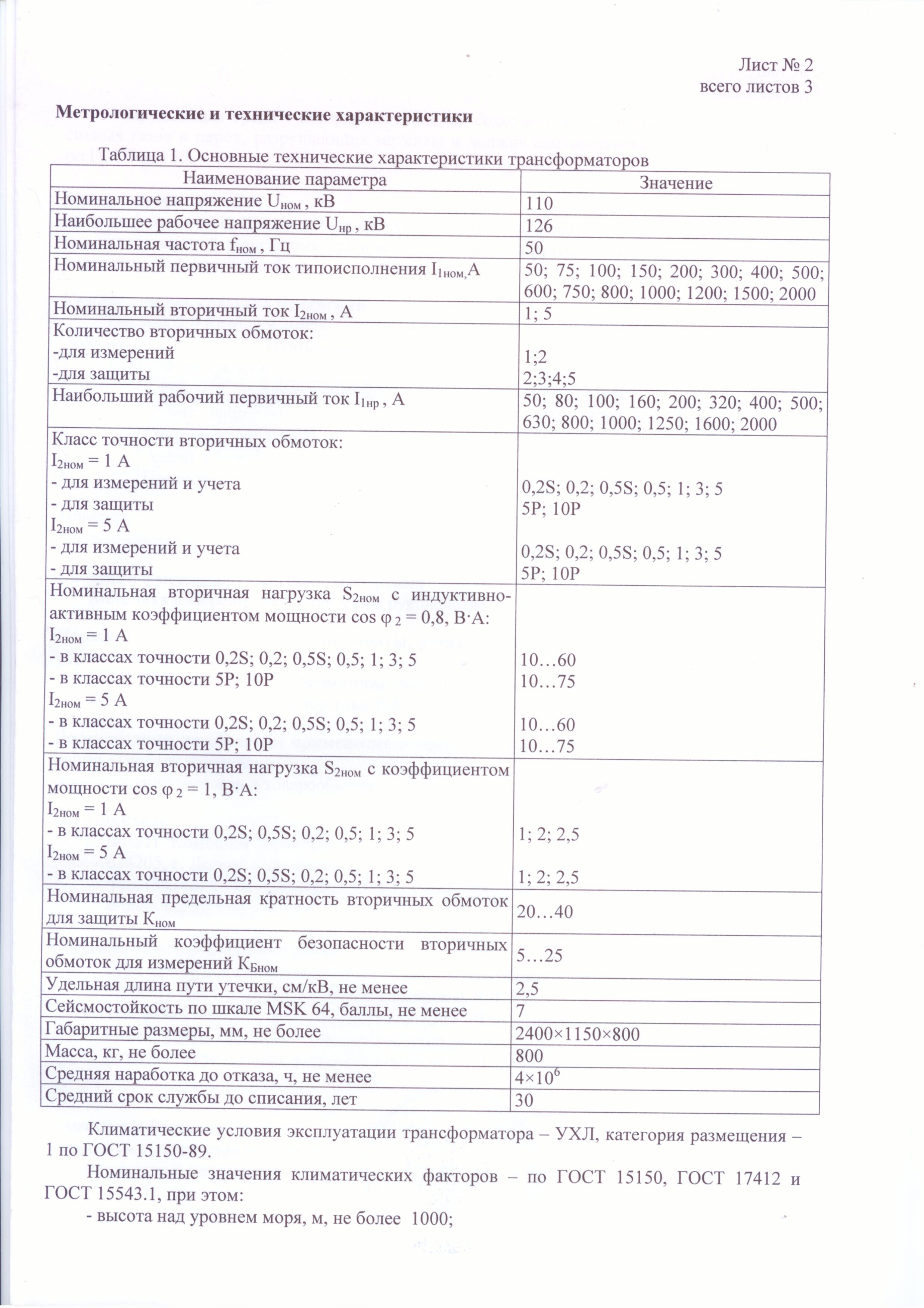

Технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение Uном., кВ |
110 |
|
Наибольшее рабочее напряжение Uнр., кВ |
126 |
|
Номинальная частота fном., Гц |
50 |
|
Номинальный первичный ток типоисполнения I1 ном., А |
200; 300; 400; 500; 600; 800; 1000; 1200; 1500; 2000 |
|
Номинальный вторичный ток I2 ном., А |
1 или 5 |
|
Номинальная вторичная нагрузка S2 ном. (с индуктивно-активным коэффициентом мощности cos(фи)2=0,8), ВА: |
|
|
I2 ном.=1 А |
|
|
- в классе 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 |
10; 20; 30 |
|
- 5P; 10P |
10; 20; 30; 40 |
|
I2 ном.=5 А |
|
|
- в классе 0,2S; 0,2; 0,5S |
10; 20; 30 |
|
- в классе 0,5; 1; 3; 5 |
40 |
|
- 5P; 10P |
30 |
|
Класс точности вторичных обмоток: |
|
|
- для измерения и учета |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 |
|
- для защиты |
5P; 10P |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном. |
25 |
|
Количество вторичных обмоток: |
|
|
- для измерений и учета |
1 или 2 |
|
- для защиты |
3 |
|
Габаритные размеры, мм: |
|
|
ширина |
766 |
|
длина по выводам |
898...1150 |
|
высота |
2317 |
|
Масса, кг, не более |
692 |
|
Избыточное рабочее давление элегаза, МПа |
0,15+-0,01 |
|
Сейсмостойкость по шкале MSK - 64, баллы, не менее |
7 |
|
Трансформатор взрывобезопасен при токе короткого замыкания между токоведущими и заземленными частями, протекающем в течение 3 с, кА, не менее |
40 |
|
Работоспособность при избыточном давлении элегаза равном 0 и напряжении 80 кВ, час не менее |
8 |
|
Срок эксплуатации, лет |
30 |
Скачать отпросный лист (PDF, 110 кб)

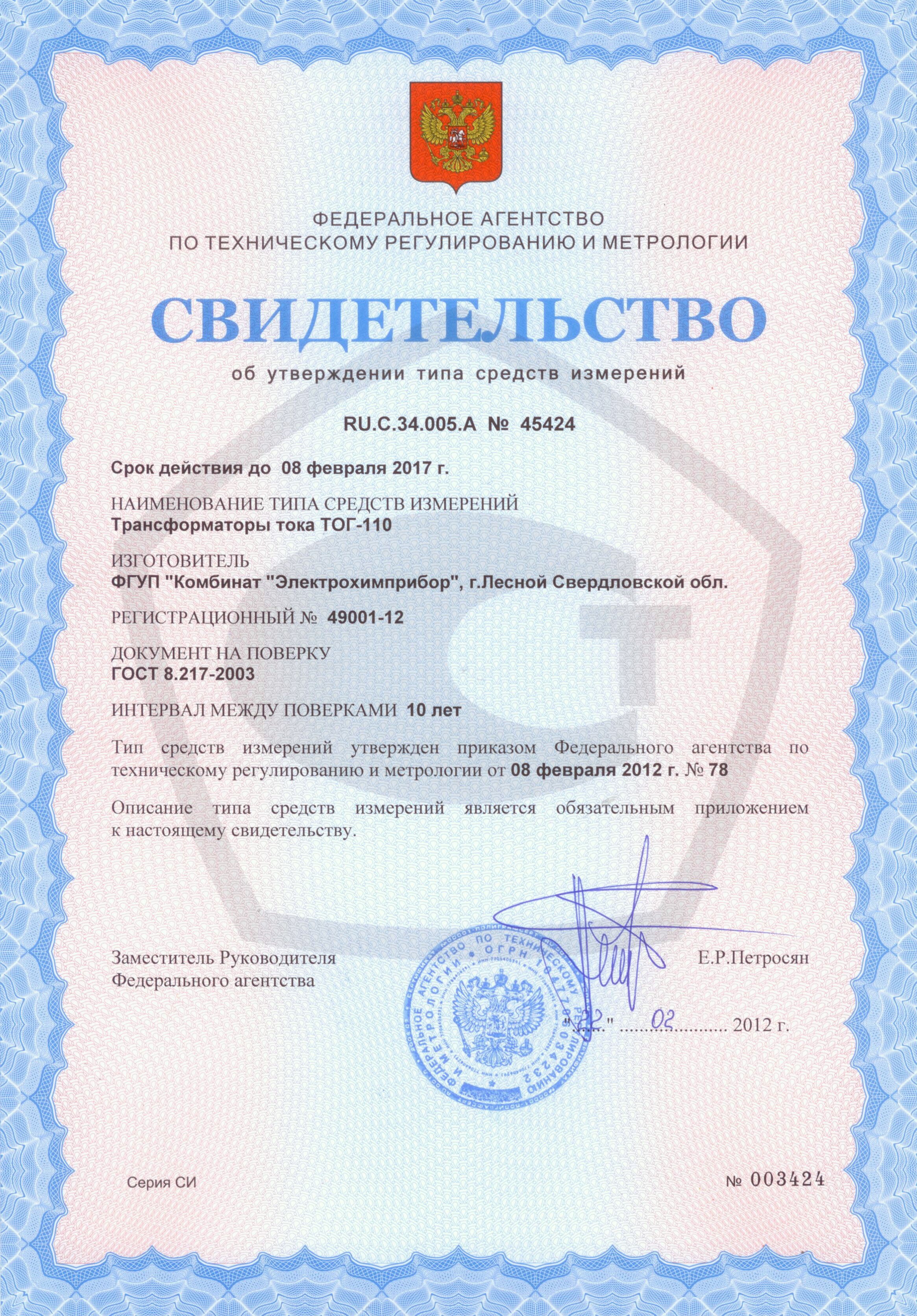

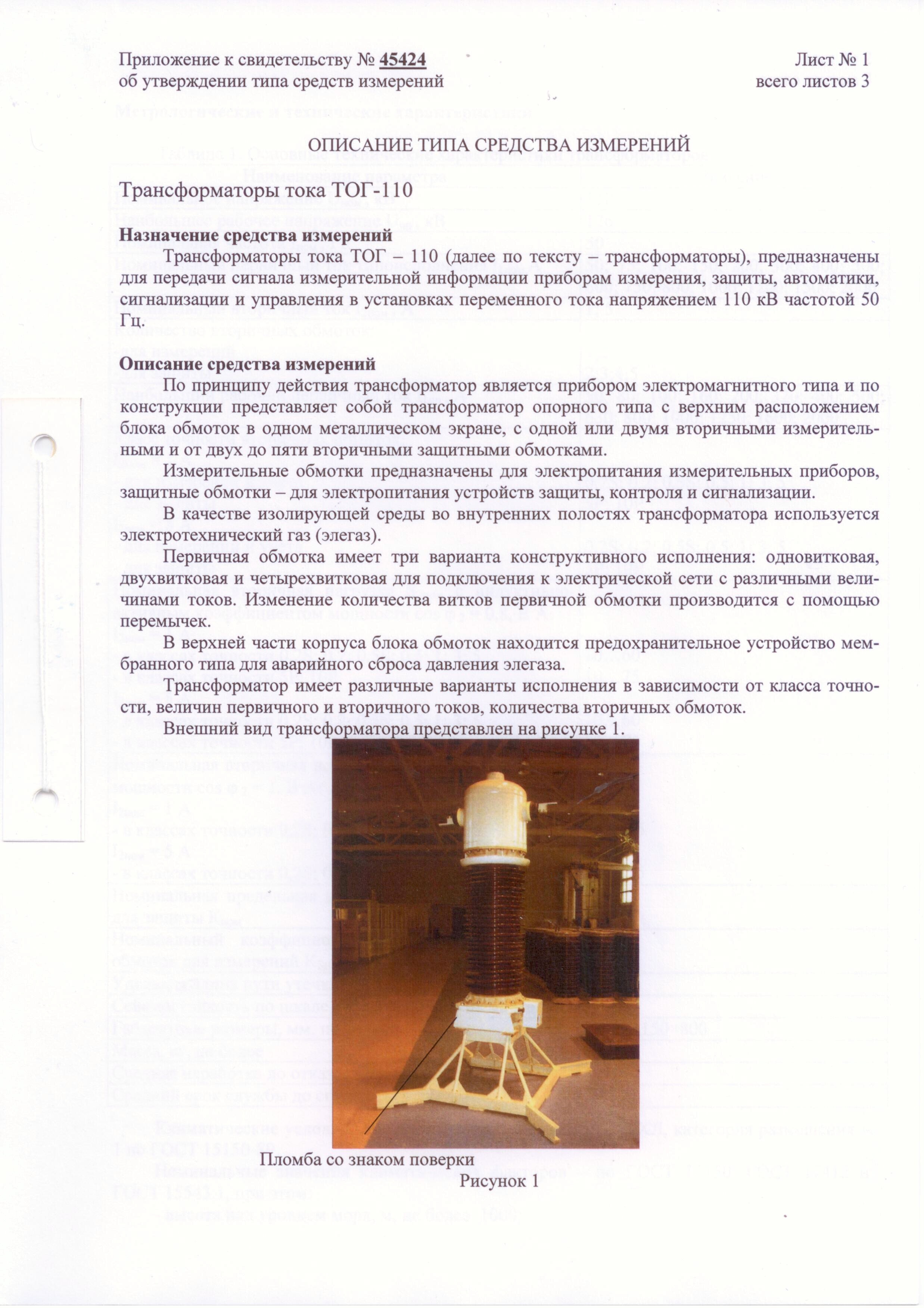

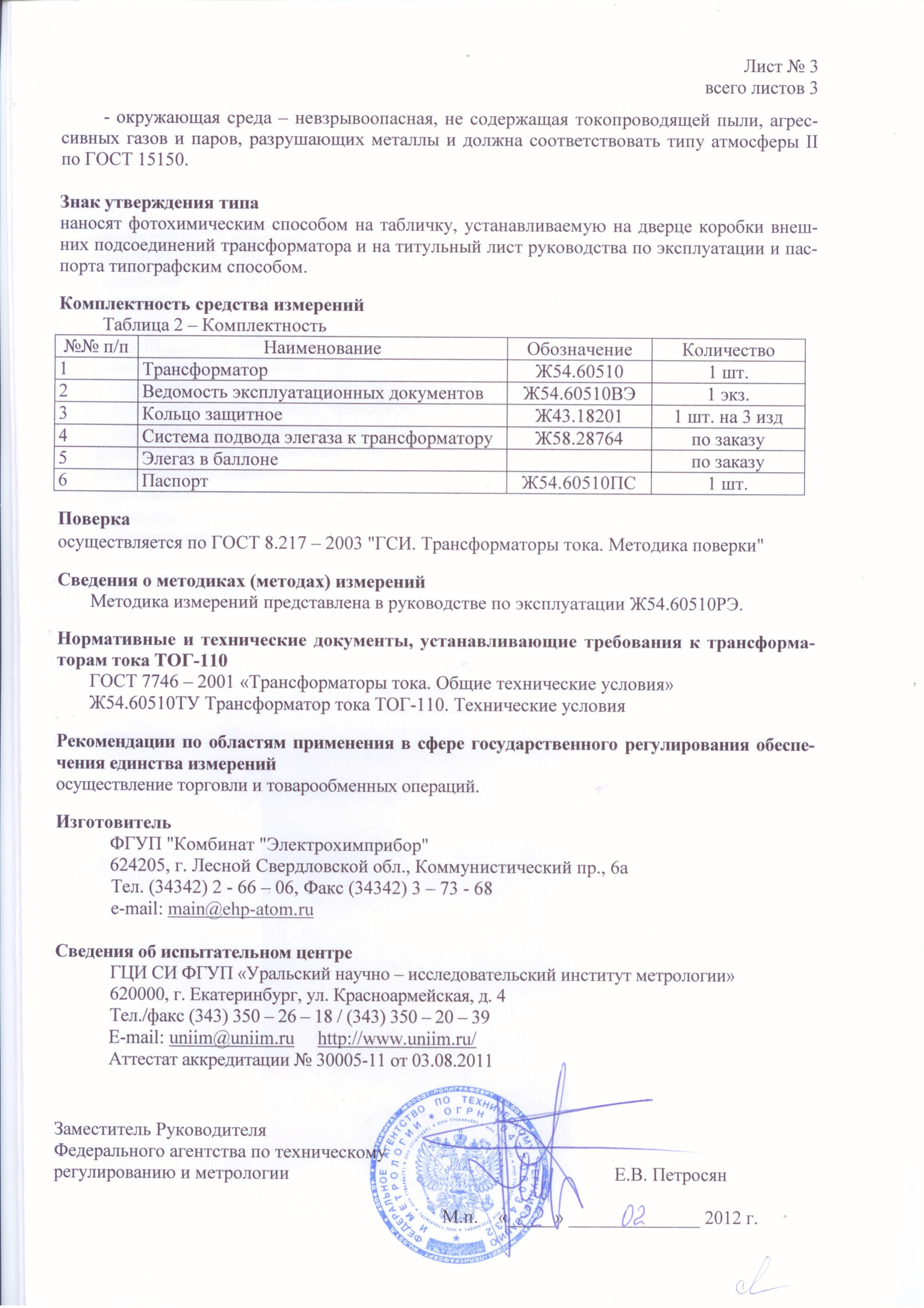

Свидетельство об утверждении типа средств измерений RU.C.34.005.А №45424

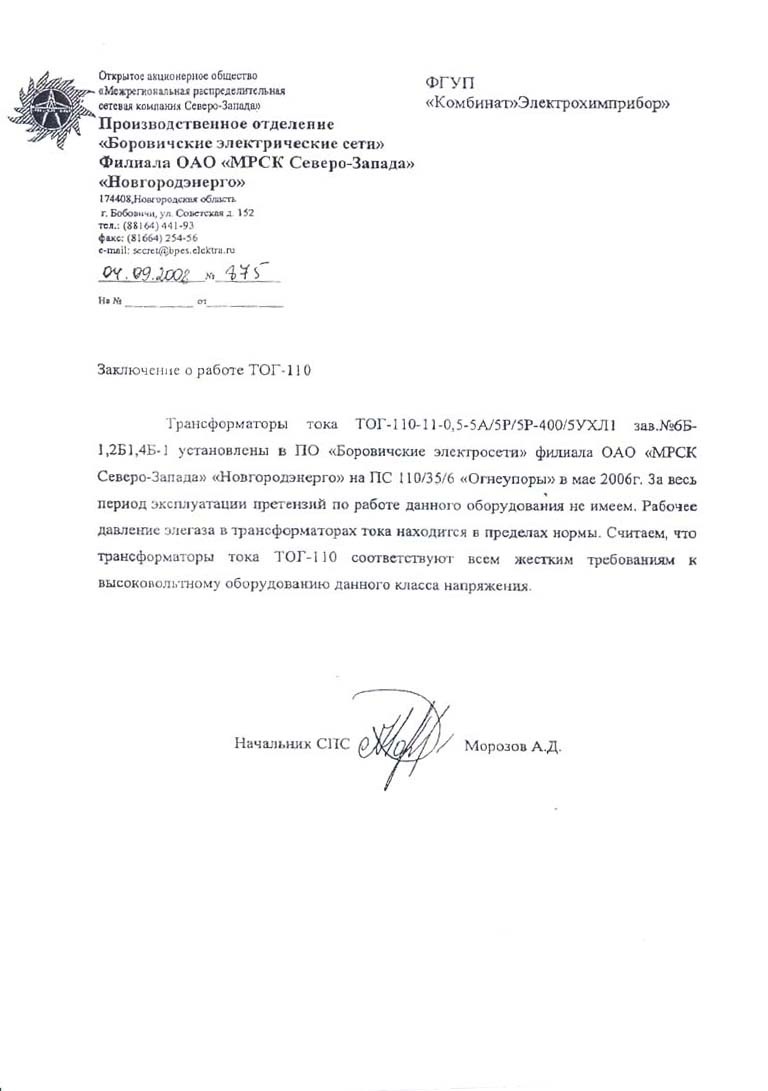

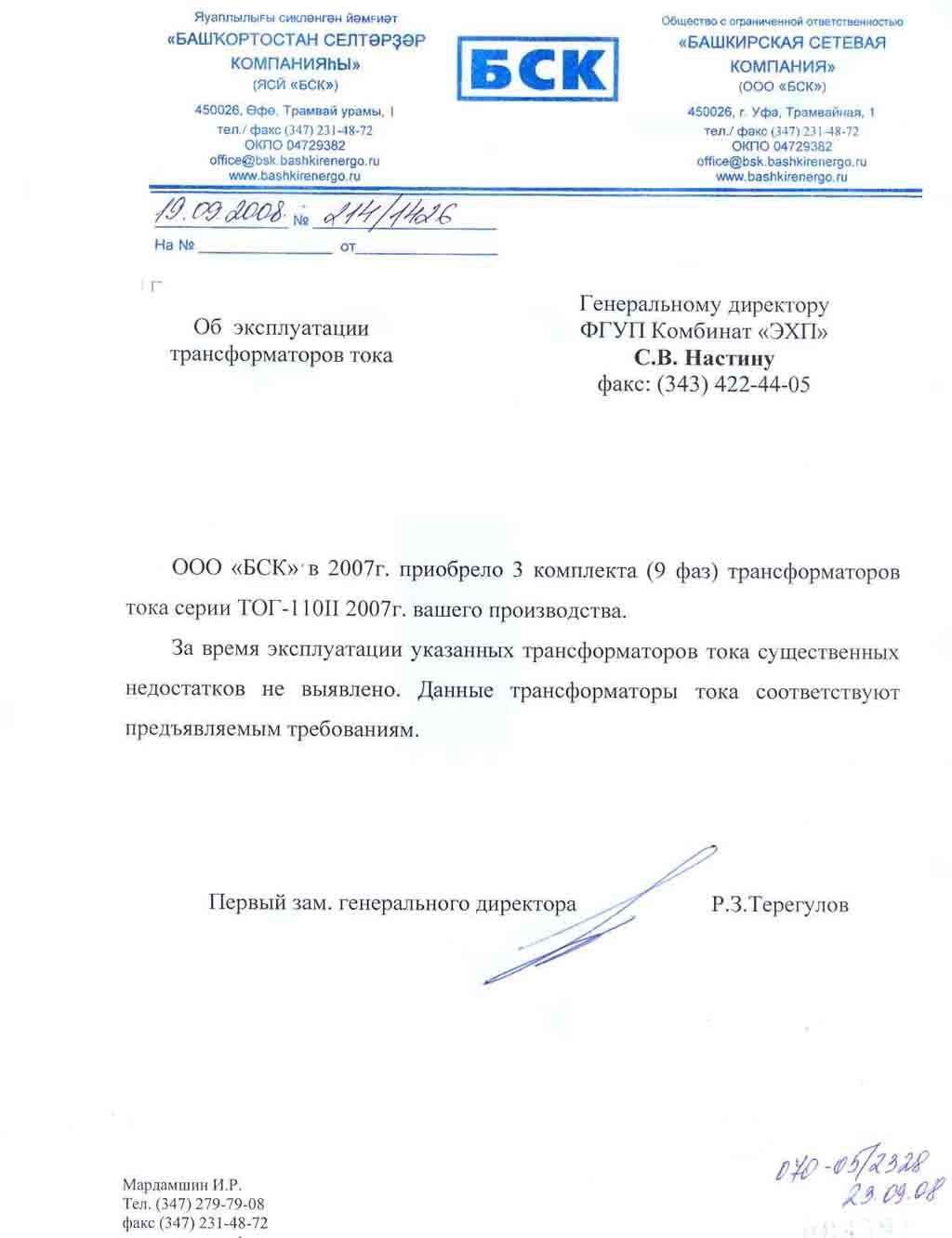

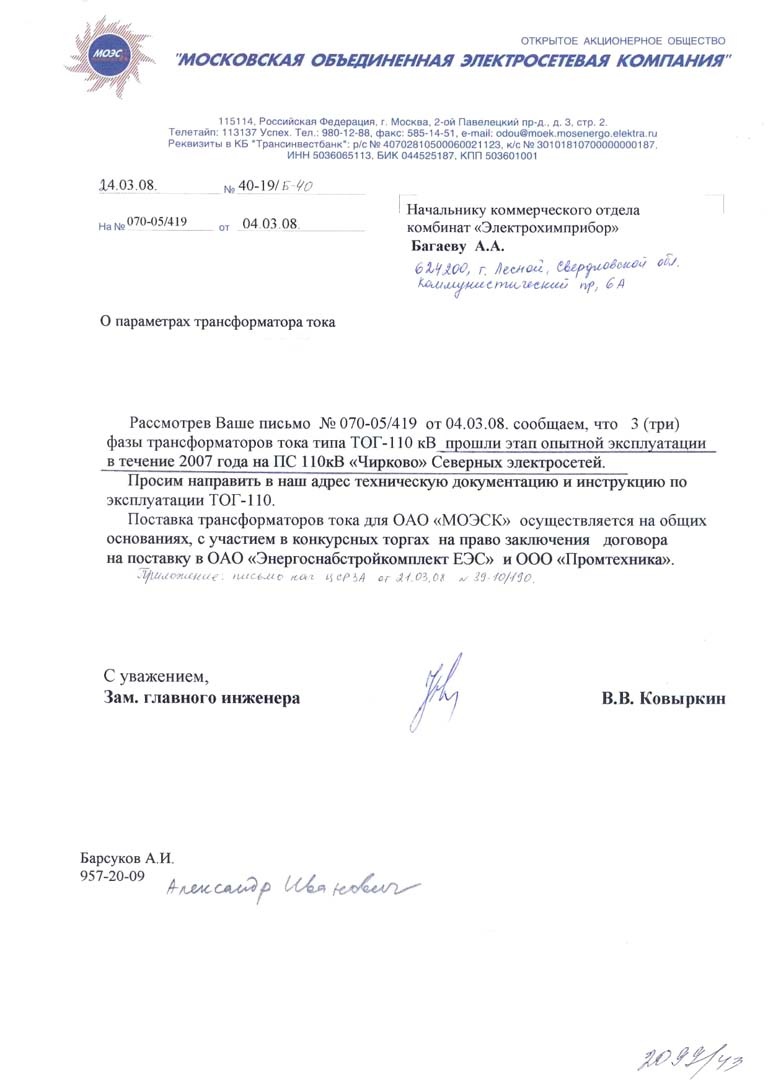

Отзывы потребителей
