Полимерные токоограничивающие реакторы

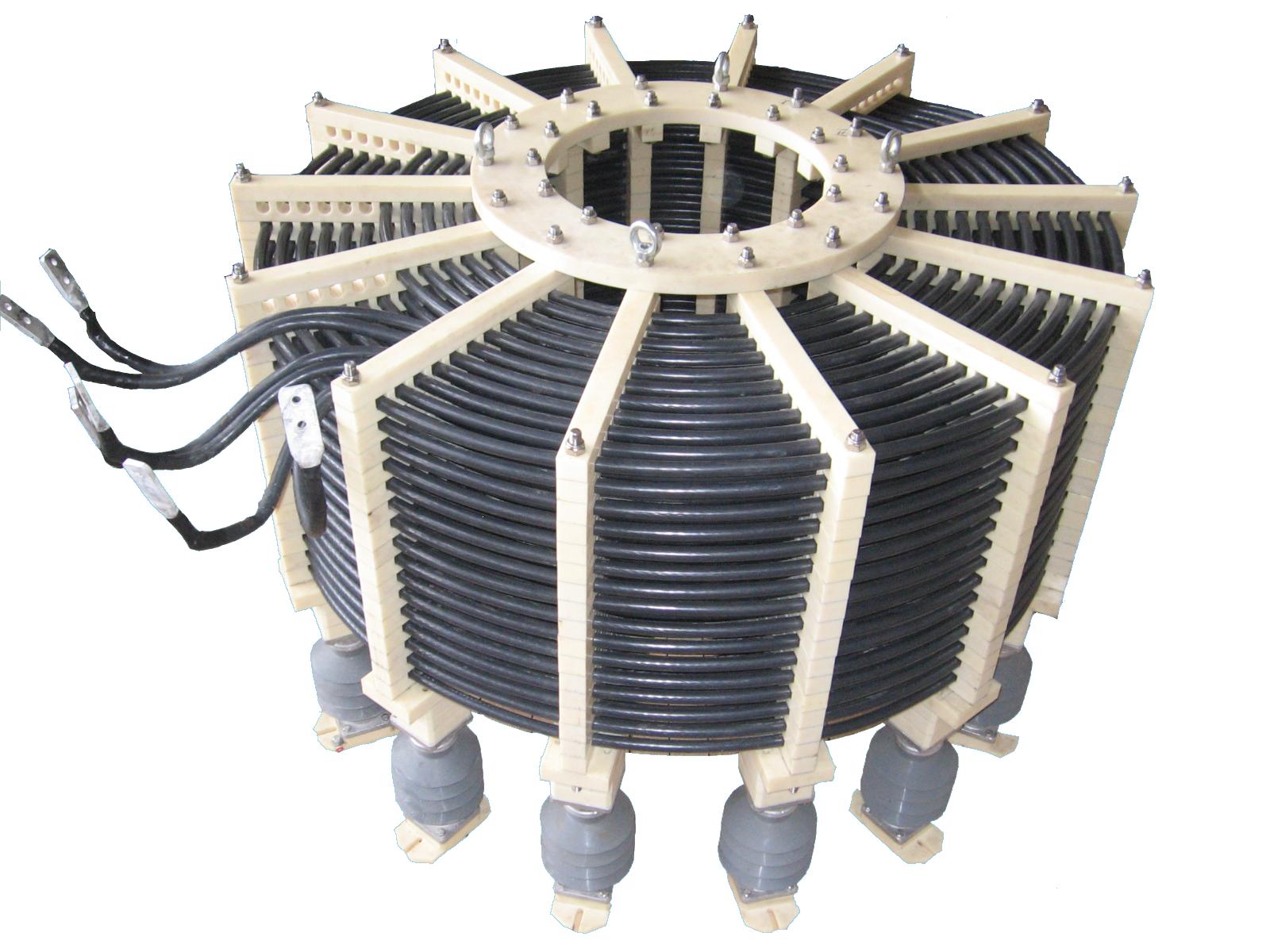

Реактор токоограничивающийНазначение и область применения токоограничивающих реакторов

Реакторы с естественным или принудительным воздушным охлаждением предназначены для ограничения токов короткого замыкания в электрических сетях и сохранения определенного уровня напряжения в электроустановках в случае короткого замыкания в энергосистемах с частотой 50 и 60 Гц в условиях умеренно-холодного климата и в условиях сухого и влажного тропического климата для внутренней и наружной установки.

Реакторы применяются в схемах электрических станций и подстанций с электрическими параметрами в соответствии с паспортными данными.

Применение реакторов дает возможность ограничить номинальный ток отключения линейных выключателей и обеспечить термическую стойкость отходящих кабелей. Благодаря реактору все неповрежденные линии находятся под напряжением, близким к номинальному (реактор поддерживает напряжение на сборных шинах), что повышает надежность работы электроустановок и облегчает условия работы электрооборудования.

Реакторы предназначены для работы на открытом воздухе (климатическое исполнение УХЛ, Т категория размещения 1 по ГОСТ 15150-69) и в закрытых помещениях с естественной вентиляцией (климатическое исполнение УХЛ, Т категория размещения 2, 3 по ГОСТ 15150-69).

Условия эксплуатации:

  • высота установки над уровнем моря, м 1000;
  • тип атмосферы в месте установки тип I или тип II по ГОСТ15150-69 и ГОСТ 15543-70;
  • рабочее значение температуры окружающего воздуха, °С от минус 50 до плюс 45;
  • относительная влажность воздуха при температуре плюс 27 °С, % 80;
  • сейсмостойкость по шкале МSК–64 ГОСТ 17516-90, балл 8 – для вертикальной и ступенчатой (угловой) установки; 9 – для горизонтальной установки.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные данные и технические параметры приведены в таблице 1

Таблица 1 – Технические параметры

Наименование параметра Значение параметра Примечание
Класс напряжения, кВ 6, 10, 15, 20
Наибольшее рабочее напряжение, кВ 7,2; 12; 17,5; 24 В соответствии с классом напряжения
Частота, Гц 50
Тип исполнения Одинарные; сдвоенные Способ присоединения к сети
Номинальные токи, А 400; 630; 1000; 1600; 2500; 4000
Номинальное индуктивное сопротивление, Ом 1) 0,14; 0,18; 0,20; 0,22; 0,25; 0,28; 0,35; 0,40; 0,45; 0,56
Сочетание номинальных токов и индуктивных сопротивлений:– одинарные на 6 и 10 кВ– одинарные на 15 и 20 кВ– сдвоенные на 6 и 10 кВ 400-0,35; 400-0,45; 630-0,25;630-0,40; 630-0,56; 1000-0,14; 1000-0,22; 1000-0,28; 1000-0,35; 1000-0,45; 1000-0,56; 1600-0,14; 1600-0,20; 1600-0,25; 1600-0,35; 2500-0,14; 2500-0,20; 2500-0,25; 2500-0,35; 4000-0,10; 4000-0,181000-0,45; 1000-0,56; 1600-0,25; 1600-0,35; 2500-0,14; 2500-0,20; 2500-0,25; 2500-0,352×630-0,25; 2×630-0,40;2×630-0,56; 2×1000-0,14;2×1000-0,22; 2×1000-0,28;2×1000-0,35; 2×1000-0,45;2×1000-0,56; 2×1600-0,14;2×1600-0,20; 2×1600-0,25;2×1600-0,35; 2×2500-0,14;2×2500-0,20 Тип реактора  серия РБ    серия РТ    серия РТ    серия РБ
Расположение фаз Вертикальное;ступенчатое (угловое);горизонтальное
Допуск на номинальное значение,%:– индуктивное сопротивление– потери мощности– коэффициент связи от 0 до +15+15+10
Класс нагревостойкости изоляции А; Е; Н* * для медного провода
