Устройства комплектные распределительные серии «Атом КРУ»

Устройства комплектные распределительные серии «Атом КРУ»

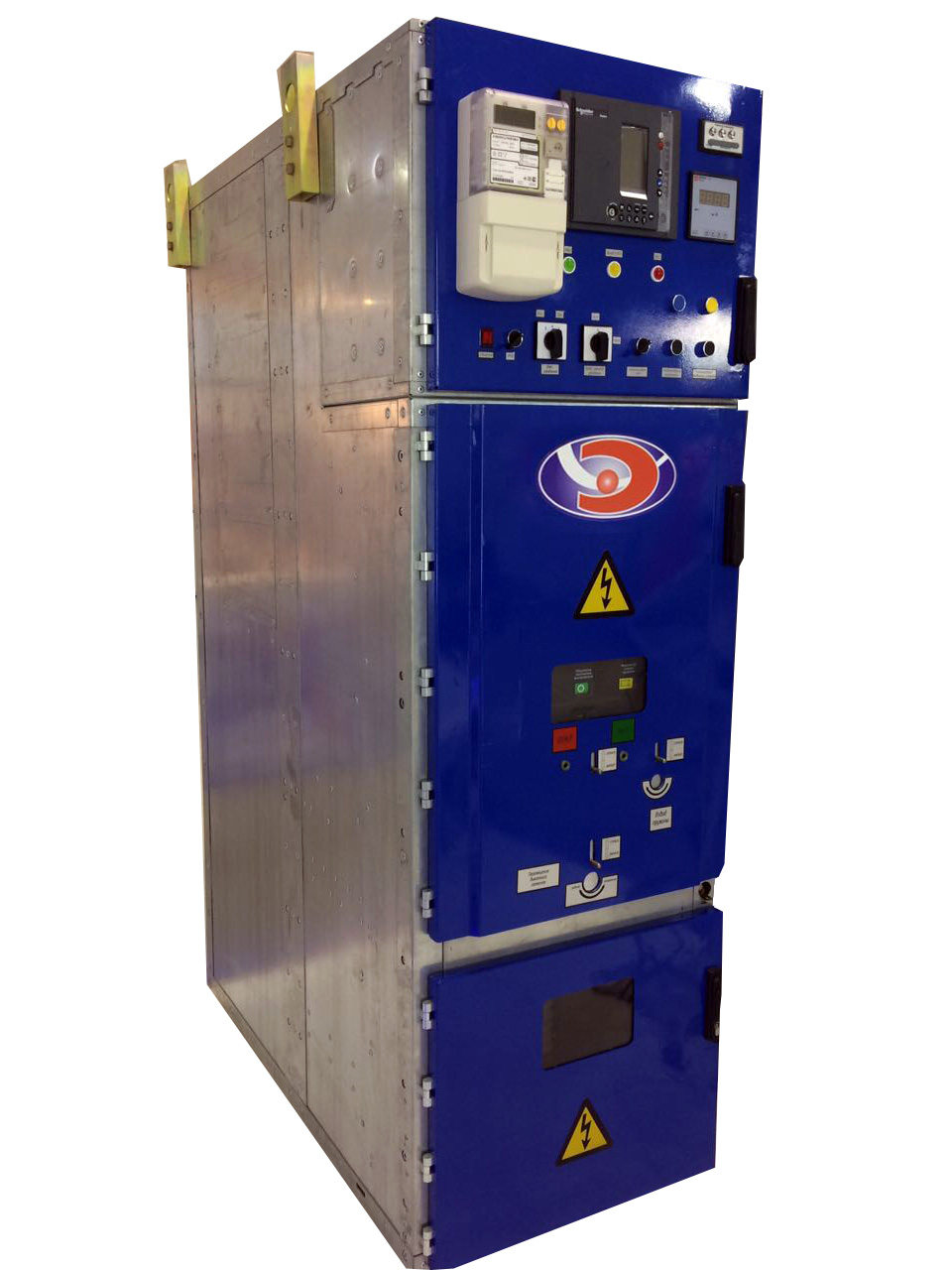

Ячейка «Атом КРУ» 6(10) кВ представляет собой комплектное распределительное устройство (КРУ) в корпусе, выполненном из  стальных листов с алюмоцинковым покрытием, разделенном на отсеки металлическими заземленными перегородками. Предназначена для распределения электроэнергии среднего напряжения на ВВ/СН подстанциях и на СН/НН подстанциях большой мощности.   Настоящие КРУ предназначены для работы в сетях переменного тока, класса напряжения 6 кВ или 10 кВ частоты 50 Гц и 60 Гц, номинальные токи 630... 4000 А, ток отключения 40 кА, внутренней установки.

Скачать ДЕКЛАРАЦИЮ О СООТВЕТСТВИИ ГОСТ Р

«Атом КРУ» 6(10) кВ - это:

• решения, разработанные с учетом всех требований заказчика;
• ячейки с вакуумными выключателями 40кА, не имеет аналогов в России;
• вакуумный выключатель, в отличие от элегазового аналога, не требует обслуживания;
• срок службы без технического осмотра не менее 30 лет.

Преимущества использования «Атом КРУ»:

• бесперебойность работы сетей;
• повышенный уровень безопасности персонала;
• конструкция ячейки позволяет осуществлять пофазную замену измерительных трансформаторов тока;
• оптимизация капиталовложений благодаря увеличению срока службы;
• возможность интегрирования распределительного щита высокого напряжения в систему диспетчеризации;
• алюмоцинковое покрытие.

Основные категории потребителей

1. Нефтегазовая отрасль

Потребителями КРУ могут быть:

• компании по добыче нефти и газа;
• компании по транспортировке нефти и газа;
• компании по обслуживанию месторождений.

1. Отрасль электроэнергетики

Основные группы компаний и организаций:

• генерирующие компании оптового рынка;
• электросетевые компании;
• электросбытовые компании;
• компании, осуществляющие управление режимами единой энергосистемы России;
• организации, осуществляющие контроль и регулирование в отрасли;
• потребители электрической энергии, мелкие производители электрической энергии.

Также к основным категориям потребления можно отнести:

• электрические станции (тепловые, атомные);
• распределительные устройства (РУ);
• центры питания;
• химическая промышленность;
• целлюлозно-бумажные заводы, комбинаты;
• металлургия;
• автомобильная промышленность;
• цементные заводы;
• аэропорты;
• порты;
• больницы;
• водоканалы;
• контейнерные судна;
• танкеры;
• морские платформы, стационарные и подвижные.

Описание

Комплектное распределительное устройство серии «Атом КРУ» производства ФГУП  «Комбинат «Электрохимприбор» отвечает требованиям в части низкой стоимости эксплуатационного обслуживания на протяжении всего срока службы и надежности при непрерывной работе. Оборудование имеет длительный срок службы,  обладая высокой сейсмостойкостью и устойчивостью к атмосферным воздействиям.

Ячейки «Атом КРУ» разработаны с учетом опыта, приобретенного по всему миру, и обеспечивают высокий уровень надежности и безопасности. Ячейки «Атом КРУ» объединяют в себе множество инновационных решений, реализованных на основе испытанных технологий: КРУ с высокими эксплуатационными характеристиками, цифровая защита, системы контроля и управления, корпус, устойчивый к воздействию электрической дуги, высокая сейсмостойкость.

Описание продукта:

1 – сборные шины;

2 – проходные изоляторы отсека вакуумного выключателя;

3 – проходные изоляторы отсека сборных шин;

4 – отсек кабельной разделки;

5 –  трансформаторы тока;

6 – вакуумный выключатель на выкатном элементе;

7 – ограничители перенапряжения;

8 – заземлитель;

9 – релейный шкаф;

10 – отсек вакуумного выключателя;

11 – отсек трансформаторов тока;

12 – клапаны сброса давления;

13 – дверь релейного шкафа;

14 – дверь отсека вакуумного выключателя;

15 – дверь отсека кабельной разделки;

16 – грузоподъемные элементы

Технические характеристики:

Примечание

• Токи термической и электродинамической стойкости трансформаторов тока в соответствии с их техническими характеристиками.

* Для шкафов с I ном=2000.. .4000 А, ШНВА

** Для шкафов шинных вводов с I ном=1600 А

*** Шкафы с 1ном=4000А выполнены по схеме 07...12; 25...35; 46...51; 101;

102; 720...723.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15543.1 и       ГОСТ 15150, при этом:

1. Нижнее рабочее значение температуры окружающего воздуха для исполнения УЗ:

• минус 5°С - без установки нагревательных устройств в релейном отсеке;
• минус 25°С - при установке нагревательных устройств в релейном отсеке. При более низких температурах необходим подогрев помещения РУ.

1. Нижнее рабочее значение температуры окружающего воздуха для исполнения Т3: 1°С

• без установки нагревательных устройств в релейном отсеке; минус 10°С;
• с установкой нагревательных устройств в релейном отсеке.

1. КРУ предназначены для эксплуатации на высотах до 1000 м над уровнем моря.
2. Шкафы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях, а также помещениях, среда которых содержит газы, испарения, химические отложения, токопроводящую пыль в концентрациях, снижающих параметры изделий в недопустимых пределах. Тип атмосферы II по ГОСТ 15150.
3. Конструкция релейного шкафа обеспечивает возможность установки подогревателей для обогрева счетчиков и другой аппаратуры при температуре ниже 0°С.
4. Энергопотребление при обогреве шкафа КРУ должно быть не более 150 Вт.

Сертификация ГОСТ Р

Система сертификации по ГОСТ Р применяется к большей части продукции, продаваемой и используемой в России.

Что касается электрического оборудования, то эта сертификация применяется в случае, если оборудование используется при следующих условиях:

• электрическое оборудование, предназначенное для использования во взрывоопасной среде и шахтах;
• оборудование, используемое в нефтегазодобывающей промышленности: поисково-разведочные работы, очистка, транспортировка и хранение;
• оборудование, используемое в химической и нефтехимической промышленности и рассматриваемое как потенциально опасное вследствие того, что оно эксплуатируется в токсичной, взрывоопасной и агрессивной среде;
• электрическое нагревательное оборудование, используемое для производства литья из черных и цветных металлов.

Все комплектующие ячейки КРУ серии «Атом КРУ» отвечают сертификационным требованиям ГОСТ.

Особая область применения - атомные электростанции

К распределительным устройствам, применяемым на атомных электростанциях, предъявляются самые строгие требования.

Преимущества ячейки серии «Атом КРУ:

• шкафы КРУ комплектуются вакуумными выключателями типа VF 12 на 40 кА с пружинным приводом;
• конструкция ячейки позволяет производить пофазную замену измерительного трансформатора тока;
• габаритно-установочные размеры соответствуют типовым строительным проектным решениям.

КРУ, предназначенные для использования в системе нормальной эксплуатации АЭС, относятся к классу 4 по ОПБ-88/97 НП-001 (ПНАЭ Г-01-011-97).

КРУ, предназначенные для использования в системе безопасности нормальной эксплуатации АЭС, относятся к классу 3 и имеют классификационное обозначение ЗН по ОПБ-88/97 НП-001 (ПНАЭ Г-01-011-97).

КРУ, предназначенные для использования в системе важной для безопасности АЭС, относятся к классу 2 и имеют классификационное обозначение 20 по ОПБ-88/97 НП-001 (ПНАЭ Г-01-011-97).

Поставка КРУ (в исполнении для АЭС) и их элементов осуществляется согласно:

• НП-071-06 «Правила оценки соответствия оборудования, комплектующих, материалов и полуфабрикатов, поставляемых на объекты использования атомной энергии»;
• РД-03-036-2002 «Условия поставки импортного оборудования, изделий, материалов и комплектующих для ядерных установок, радиационных источников и пунктов хранения Российской Федерации»;
• ПНАЭ Г-9-026-90 «Общие положения по устройству и эксплуатации систем аварийного электроснабжения атомных станций» - для шкафов, применяемых в системе аварийного электроснабжения.

Настоящие технические условия разработаны в соответствии с требованиями ГОСТ 2.114.

Нормативная документация

ГОСТ 2.114-2016 ЕСКД. Технические условия.

ГОСТ 9.014-78 ЕСЗКС. Временная противокоррозионная  защита

изделий. Общие требования.

ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические. Общие требования.

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические  Неорганические. Общие требования к выбору.

ГОСТ 9.306-85 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Обозначения.

ГОСТ 12.1.003-83 ССБТ. Шум. Общие требования безопасности.

ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования.

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей  зоны.

ГОСТ 12.1.019-2009 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты.

ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности.

ГОСТ 12.2.007.0-75 ССБТ. Изделия органические. Общие требования безопасности.

ГОСТ 12.2.007.3-75 ССБТ. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности.

ГОСТ 12.2.007.4-75 ССБТ. Шкафы негерметизированных  комплектных распределительных устройств  и комплектных трансформаторных подстанций. Требования безопасности.

ГОСТ 12.3.002-2014 ССБТ. Процессы производственные. Общие требования безопасности.

ГОСТ 12.4.026-2015 ССБТ. Цвета сигнальные и знаки безопасности.

ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний.

ГОСТ 27.410-87 Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность.

ГОСТ 1516.1-76 Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции.

ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции.

ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжение от 1 до 750кВ. Требования к электрической прочности изоляции.

ГОСТ 10198-91 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия.

ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования.

ГОСТ 14192-96 Маркировка грузов.

ГОСТ 14254-2015(МЭК 529-89) Степени защиты, обеспечиваемые оболочками. (Код IP)

ГОСТ 14693-90 Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия.

ГОСТ 14694-76 Устройства комплектные распределительные в металлической оболочке на напряжение до 10 кВ.  Методы испытаний.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия.

ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим воздействующим факторам.

ГОСТ 15963-79 Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний.

ГОСТ 16962.1-89  (МЭК 68-2-1-74) Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам.

ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам.

ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.

ГОСТ 18620-86 Изделия электротехнические. Маркировка.

ГОСТ 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная  защита и упаковка. Общие требования и методы испытаний.

ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного  оборудования. Основные положения.

ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство.

Ж83-Р1473 РЭ Устройства комплектные распределительные серии «Атом КРУ». Технические условия.

ISO 9001:2000 Системы менеджмента качества.

КНД 95.0.02.02.004-97 Изделия для объектов ядерной энергии. Правила приемки.

НП-001-97 Общие положения обеспечения безопасности атомных станций ОПБ-88/97

НП-031-001 Нормы проектирования сейсмостойких атомных станций.

НП-071-06 Правила оценки соответствия оборудования комплектующих, материалов и полуфабрикатов, поставляемых на объекты - использования атомной энергии.

ПНАЭ Г-01-011-97 Общие положения обеспечения безопасности атомных станций.

ПНАЭ Г-9-026-90 Общие положения по устройству и эксплуатации систем аварийного электроснабжения атомных станций.

ПР 50.2.006 Порядок проведения поверки средств измерения.

ПР 50.2.009 Порядок проведения испытаний и утверждения типа средств измерений.

ПР 50.2.114 Правила радиационной безопасности при эксплуатации атомных станций.

ПТЭ и ПТБ Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей.

ПТЭЭС Правила технической эксплуатации электрических станций и сетей Российской Федерации, 2003 г.

ПУЭ Правила устройства электроустановок.  Седьмое издание.

СНиП 2.04.05-91 Отопление, вентиляция и кондиционирование.

СНиП 23-05-95 Естественное и искусственное освещение.

РД-03-036-2002 Условия поставки импортного оборудования изделий, материалов и комплектующих для ядерных установок, радиационных источников и пунктов хранения РФ.

РД-50-690-89 Методические указания. Надежность в технике. Методы оценки показателей надежности по экспериментальным данным.
